波纹管截止阀
产品波纹管截止阀的详细资料：
产品名称：波纹管截止阀
产品特点：波纹管截止阀具有双重密封装置除填料外还有不锈钢波纹管作密封元件，密封性最佳。 波纹管截止阀适用于工作压力 1.6~4.0MPa，工作温度-29～450℃的石油、化工、制药、化肥、电力行业等各种的工况上，切断或接通调节管路介质。
试验压力：
|
试验项目 |
试验 |
公称压力 |
|||
|
PN6 |
PN16 |
PN25 |
PN40 |
||
|
壳体试验 |
水 |
0.9 |
2.4 |
3.8 |
6.0 |
|
高压密封试验 |
水 |
0.7 |
1.8 |
2.8 |
4.4 |
|
低压密封试验 |
气 |
0.6 |
0.6 |
0.6 |
0.6 |
※公称压力PN的压力单位为bar 1MPa=10bar
主要零件材料：
|
零件名称 |
阀门材料代号 |
|
|
碳钢阀C |
不锈钢P |
|
|
阀体 |
WCB堆焊不锈钢 |
ZG1Cr18Ni9Ti |
|
阀盖 |
WCB |
ZG1Cr18Ni9Ti |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
|
阀瓣 |
1Cr18Ni9Ti堆硬质合金 |
1Cr18Ni9Ti堆硬质合金 |
|
波纹管 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
阀杆螺母 |
ZQA19-4 |
ZQA19-4 |
|
填料 |
柔性石墨 |
柔性石墨或聚四氟乙烯 |
|
垫片 |
缠绕式垫片 |
缠绕式垫片或聚四氟乙烯 |
试验压力：
|
试验项目 |
试验 |
公称压力 |
|||
|
PN6 |
PN16 |
PN25 |
PN40 |
||
|
壳体试验 |
水 |
0.9 |
2.4 |
3.8 |
6.0 |
|
高压密封试验 |
水 |
0.7 |
1.8 |
2.8 |
4.4 |
|
低压密封试验 |
气 |
0.6 |
0.6 |
0.6 |
0.6 |

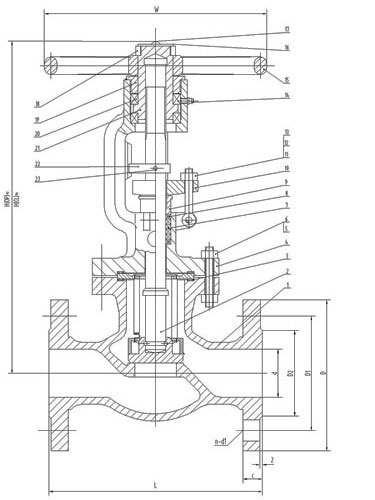

波纹管截止阀外形尺寸和连接尺寸：
|
DN |
L |
H |
D |
D1 |
D2 |
D3 |
b1 |
f1 |
D4 |
f2 |
Do |
f |
b |
Z-d |
|
|
10 |
130 |
202 |
90 |
60 |
42 |
23 |
6 |
3 |
35 |
3 |
120 |
2 |
14 |
4-13.5 |
|
|
16 |
|
||||||||||||||
|
15 |
130 |
202 |
95 |
65 |
47 |
28 |
6 |
3 |
40 |
3 |
120 |
2 |
14 |
4-13.5 |
|
|
16 |
|
||||||||||||||
|
20 |
150 |
231 |
105 |
75 |
58 |
35 |
8 |
3 |
51 |
3 |
140 |
2 |
14 |
4-13.5 |
|
|
228 |
160 |
16 |
|
||||||||||||
|
25 |
160 |
231 |
115 |
85 |
68 |
42 |
8 |
3 |
58 |
3 |
140 |
2 |
14 |
4-13.5 |
|
|
228 |
160 |
16 |
|
||||||||||||
|
32 |
180 |
273 |
120 |
90 |
70 |
48 |
6 |
4 |
66 |
3 |
120 |
2 |
14 |
4-14 |
|
|
286 |
16 |
||||||||||||||
|
140 |
100 |
78 |
50 |
8 |
3 |
160 |
4-17.5 |
||||||||
|
274 |
18 |
|
|||||||||||||
|
40 |
200 |
278 |
130 |
100 |
80 |
54 |
8 |
4 |
76 |
3 |
120 |
3 |
14 |
4-14 |
|
|
317 |
16 |
||||||||||||||
|
150 |
110 |
88 |
60 |
8 |
3 |
200 |
4-17.5 |
||||||||
|
345 |
18 |
|
|||||||||||||
|
50 |
230 |
335 |
140 |
110 |
90 |
65 |
8 |
4 |
88 |
3 |
140 |
3 |
14 |
4-14 |
|
|
317 |
16 |
||||||||||||||
|
165 |
125 |
102 |
72 |
8 |
3 |
200 |
4-17.5 |
||||||||
|
396 |
20 |
|
|||||||||||||
|
65 |
290 |
331 |
185 |
145 |
122 |
94 |
8 |
3 |
110 |
3 |
240 |
3 |
18 |
4-17.5 |
|
|
399 |
280 |
22 |
8-17.5 |
|
|||||||||||
|
80 |
310 |
402 |
200 |
160 |
133 |
105 |
8 |
3 |
121 |
3 |
240 |
3 |
20 |
8-17.5 |
|
|
405 |
280 |
22 |
|
||||||||||||
|
100 |
350 |
416 |
220 |
190 |
158 |
128 |
11 |
3.5 |
150 |
3.5 |
320 |
3 |
20 |
8-17.5 |
|
|
460 |
235 |
190 |
24 |
8-22 |
|
||||||||||
|
125 |
400 |
467 |
250 |
210 |
184 |
154 |
11 |
3.5 |
- |
- |
360 |
3 |
22 |
8-17.5 |
|
|
270 |
220 |
28 |
8-26 |
|
|||||||||||
|
150 |
480 |
525 |
285 |
240 |
212 |
182 |
11 |
3.5 |
- |
- |
360 |
3 |
24 |
8-22 |
|
|
300 |
250 |
30 |
8-26 |
|
|||||||||||
|
200 |
600 |
611 |
340 |
310 |
278 |
- |
- |
- |
260 |
3.5 |
500 |
3 |
26 |
12-22 |
|
|
360 |
310 |
278 |
30 |
12-27 |
|
||||||||||
|
250 |
△650 |
750 |
405 |
355 |
320 |
291 |
11 |
4.5 |
- |
- |
640 |
3 |
30 |
15-25 |
|
|
300 |
△750 |
754 |
435 |
395 |
362 |
335 |
11 |
4.5 |
- |
- |
500 |
4 |
24 |
12-23 |
|
|
400 |
△950 |
954 |
535 |
495 |
462 |
435 |
11 |
5 |
- |
- |
720 |
4 |
28 |
16-23 |
|
