Q347F蜗轮固定球阀

Q347F蜗轮固定球阀

一、产品详细介绍:

产品型号:Q347F/H/Y

产品名称:Q347固定蜗轮球阀两分式和三段式固定球阀又称侧装分体式球阀,将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半,它在管道上主要用于切断、分配和改变介质流动方面。它的枢轴结构保证了了准确的球体位置。标准阀座采用弹簧结构,将阀座推向球体,保证了良好的低压密封性能。该球阀阀前,阀后阀座都能密封,即所谓双向密封特性,利用自带的排放阀,阀体中腔可向外排放。枢轴采用防吹出保护结构,低摩擦系数的轴承等。公司具有性能优异,可靠性高,用途广泛,价格合理等优点,适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管。相关球阀产品:GU手动真空球阀

执行标准:

设计与制造
结构长度
法兰尺寸
压力-温度
试验-检验
GB122237
GB12221
GB9113 JB79
GB9131
GB/T13927 JB/T9092

压力试验:

公称压力
1.6
2.5
4.0
强度试验
2.4
3.8
6.0
水密封试验
1.8
2.8
4.4
气密封试验
0.4-0.7

二、主要零件材料及性能:



阀体
WCB
ZG1Cr18Ni9Ti
CF8
CF3
ZG1Cr18Ni12Mo2Ti
CF8M
CF3M
球体 阀杆
2Cr13
1Cr18Ni9Ti
304
304L
1Cr18Ni12Mo2Ti
316
316L
阀 座
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片
聚四氟乙烯PTFE 不锈钢/柔性石墨齿形垫片
阀杆座
聚四氟乙烯PTFE 不锈钢/柔性石墨
填料
聚四氟乙烯PTFE 增强柔性石墨
填料压盖
WCB
1Cr18Ni9Ti
304
304L
1Cr18Ni12Mo2Ti
316
316L
温度
-29~150(聚四氟乙烯 PTFE) -29~200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29~300(对位聚笨 PPL)
介质
水 蒸汽 油品
硝酸类
强氧化介质
醋酸类
尿素类

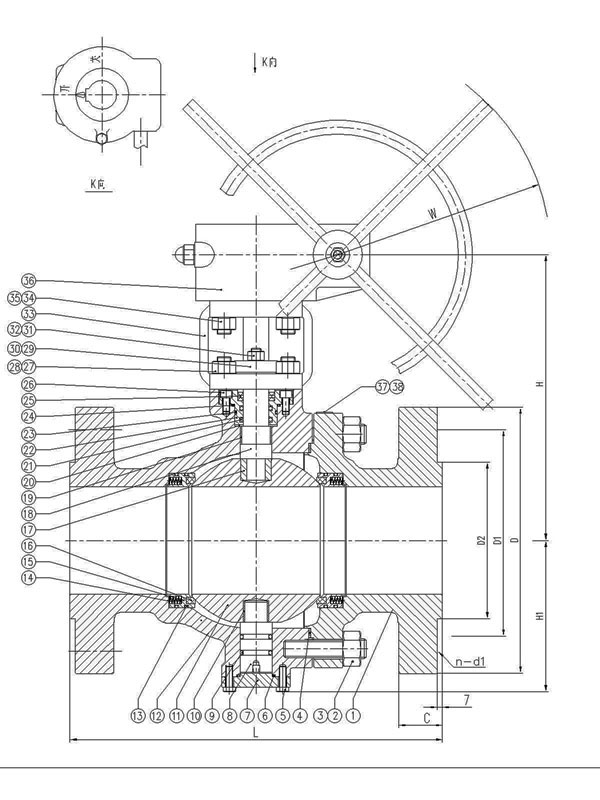

三、固定蜗轮球阀规格主要尺寸:

1.6MPa
DN
L
D
D1
D2
b
n-φd
H0
H1
H2
凸面法兰
Q347F
16C
16P
16R
32
140
135
100
78
16
4-18
30
85
160
40
165
145
110
85
16
4-18
32
95
230
50
178
160
125
100
16
4-18
43
107
230
65
190
180
145
120
18
4-18
70
142
400
80
203
195
160
135
20
8-18
110
152
400
100
305
215
180
155
20
8-18
150
178
500
125
356
245
210
185
22
8-18
200
252
500
150
394
280
240
210
24
8-23
230
278
600
200
457
335
295
265
26
12-23
260
395
600
250
533
405
355
320
30
12-25
283
480
800
300
610
460
410
375
30
12-25
380
585
800
350
686
520
470
435
34
16-25
425
625
800
400
762
580
525
485
36
16-30
492
720
800
500
914
705
650
608
44
20-34
555
840
830
600
1067
840
770
718
48
20-41
675
1050
830
700
1245
910
940
788
50
24-41
850
1150
830

四、固定蜗轮球阀规格主要尺寸:

2.5MPa
DN
L
D
D1
D2
b
n-φd
H0
H1
H2
凸面法兰
Q347F
25
25P
25R
32
180
135
100
78
18
4-18
30
85
160
40
190
145
110
85
18
4-18
32
95
230
50
216
160
125
100
20
4-18
43
107
230
65
241
180
145
120
22
8-18
70
142
400
80
283
195
160
135
22
8-18
110
152
400
100
305
230
190
160
24
8-23
150
178
500
125
381
270
220
188
28
8-25
200
252
500
150
403
300
250
218
30
8-25
230
278
600
200
502
360
310
278
34
12-25
260
395
600
250
568
425
370
332
36
12-30
283
480
800
300
648
485
430
390
40
16-30
380
585
800
350
762
550
490
448
44
16-34
425
625
800
400
838
610
550
505
48
16-34
492
720
800
500
991
730
660
610
52
20-41
555
840
830
600
1143
840
770
718
56
20-41
675
1050
830
700
1346
955
875
815
60
24-48
850
1150
830
