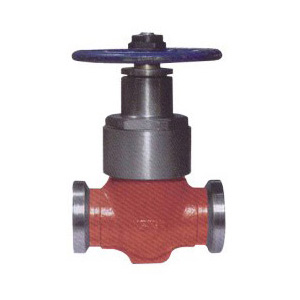

Z81卡箍楔式闸阀
Z81 卡箍楔式闸阀 主要零件材料
| 零件名称 | 阀体、阀盖 | 闸板、闸座 | O型密封圈 | 阀杆 |
| 材料 | 碳素铸钢 | 碳钢堆焊铬不锈钢 | 丁腈橡胶 | 合金结构钢 |
Z81 卡箍楔式闸阀 主要性能规范
|
公称压力 PN(MPa) |
实验压力（MPa） |
工作压力 （MPa） |
工作温度 （℃） |
适用介质 | |
| 壳体 | 密封 | ||||
| 25 | 38 | 28 | 25 | ≤100 | 水、蒸汽、油品 |
| 21 | 32 | 23 | 21 | ≤100 | 水、蒸汽、油品 |
Z81 卡箍楔式闸阀 主要尺寸
|
公称通径 DN(mm) |
尺寸（mm） | |||||
| D1 | D | D0 | L | H | H1 | |
| 65 | 102.7 | 120 | 250 | 240 | 294 | 370 |
| 165 | 317.5 | 380 | 215 | 420 | 450 | 454 |
