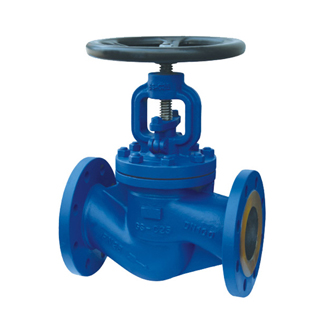

德标截止阀

德标截止阀

特点（Features）：

双层波纹管（Double Wall Bellow Swal）
维修方便 (Maintenance-free)
波纹管密封阀杆（spindle With Bwllow Swal）
双重密封（Secondary Sealing）
位置指示（Position indicator）
无升降手轮（Non-rising Handwheel）

用途（Selection of Possible Applications）：

工业（Industry）
废气净化厂（Flue Gas Pierification Plant）
真空装置（Vacuum Facilities）
热水（Hot Water）
加热设备（Heating Rechnology）
电站（Power Station）
天然气（Gas Supply）
氨（Ammonia）
冷冻系统（cLLLING&Freezing Systme）
蒸汽系统（Steam System）

公称压力（nominalPressure）

1.6Mpa

2.5Mpa

4.0Mpa

密封实验(seal Test)

1.8Mpa

2.8Mpa

4.4Mpa

壳体强度（shell）

2.4Mpa

3.6Mpa

6.0Mpa

适用温度（suitable Temprature）

300℃

零件名称
Parta name

阀体
Body

阀盖
Bonnet

阀杆
Stem

阀瓣
Disc

密封面
Sealiing

填料
Paking

GS-C25

13r

2Cr13

柔性石墨GRAPHITE

STL

304

CF8

304

柔性石墨GRAPHITE

PTFE

STL

316

CF8M

316

柔性石墨GRAPHITE

PTFE

STL

304L

Cf3

316

304L

柔性石墨GRAPHITE

PTFE

STL

316L

CF3M

316

316L

柔性石墨GRAPHITE

PTFE

STL

外形尺寸和连接尺寸Cxternal And Connection Dimensions

PN	DN	L	D	D1	D2	B	f	H	N-Φ	△H（STTODE）
1.6	15	130	98	65	45	16	2	191	4-14	6
	20	150	105	75	58	18	2	191	4-14	6
	25	160	115	85	68	18	2	197	4-14	8
	32	180	140	100	78	18	2	200	4-18	8
	40	200	150	110	88	18	3	218	4-18	12
	50	230	165	125	102	20	3	220	4-18	12
	65	290	185	145	122	20	3	238	4-18	16
	80	310	200	160	138	20	3	257	8-18	20
	100	350	220	180	158	20	3	340	8-18	25
	125	400	250	210	188	22	3	360	8-18	32
	150	480	285	240	212	22	3	390	8-23	40
	200	600	340	295	268	24	3	530	12-23	50
	250	730	405	355	320	26	3		12-23	58
	300	850	460	410	378	28	4		12-27	65
	350	980	520	470	438	30	4		16-27	70
	400	1100	580	525	490	32	4		16-30	80
2.5	15	130	95	65	45	16	2	191	4-14	6
	20	150	105	75	58	18	2	191	4-14	6
	25	160	115	85	68	18	2	197	4-14	6
	32	180	140	100	78	18	2	200	4-18	8
	40	200	150	110	88	18	3	218	4-18	13
	50	230	165	125	102	20	3	220	4-18	13
	65	290	185	145	122	22	3	238	8-18	16
	80	310	200	160	138	24	3	257	8-18	20
	100	350	235	190	162	24	3	340	8-23	25
	125	400	270	220	188	26	3	360	8-27	32
	150	480	300	250	218	28	3	390	8-27	40
	200	600	360	310	278	30	3	530	12-27	50
	250	730	425	370	335	32	3		12-30	58
	300	850	485	430	395	34	4		16-30	65
	350	980	555	490	450	38	4		16-30	75
	400	1100	620	550	505	40	4		16-36	85
4.0	15	130	95	65	45	16	2	191	4-14	6
	20	150	105	75	58	18	2	191	4-14	6
	25	160	115	85	68	18	2	197	4-14	8
	32	180	140	100	78	18	2	200	4-18	8
	40	200	150	110	88	18	3	218	4-18	13
	50	230	165	125	102	20	3	220	4-18	13
	65	290	185	145	122	22	3	238	8-18	16
	80	310	200	160	138	24	3	257	8-18	20
	100	350	235	190	162	24	3	340	8-23	25
	125	400	270	220	188	26	3	360	8-27	32
	150	480	300	250	218	28	3	390	8-27	40
	200	600	375	320	285	34	3		12-30	50
	250	730	450	385	345	38	3		12-33	58
	300	850	515	450	410	42	4		16-33	65
	350	980	580	510	465	46	4		16-36	75
	400	1100	660	585	535	50	4		16-39	85
