天津塘沽塘阀门

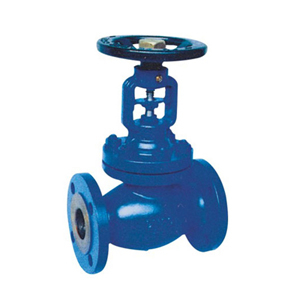

国标美式波纹管截止阀

特点（Features）：

双层波纹管（Double Wall Bellow Swal）
维修方便 (Maintenance-free)
波纹管密封阀杆（spindle With Bwllow Swal）
双重密封（Secondary Sealing）
位置指示（Position indicator）
无升降手轮（Non-rising Handwheel）

用途（Selection of Possible Applications）：

工业（Industry）
废气净化厂（Flue Gas Pierification Plant）
真空装置（Vacuum Facilities）
热水（Hot Water）
加热设备（Heating Rechnology）
电站（Power Station）
天然气（Gas Supply）
氨（Ammonia）
冷冻系统（cLLLING&Freezing Systme）
蒸汽系统（Steam System）

公称压力（nominalPressure）	1.6Mpa	2.5Mpa	4.0Mpa
密封实验(seal Test)	1.8Mpa	2.8Mpa	4.4Mpa
壳体强度（shell）	2.4Mpa	3.6Mpa	6.0Mpa
适用温度（suitable Temprature）	300℃

零件名称 Parta name	阀体 Body	阀盖 Bonnet	阀杆 Stem	阀瓣 Disc	密封面 Sealiing	填料 Paking
GS-C25	GS-C25	GS-C25	13r	2Cr13	2Cr13	柔性石墨GRAPHITE
					STL
304	CF8	CF8	304	304	304	柔性石墨GRAPHITE PTFE
					STL
316	CF8M	CF8M	316	316	316	柔性石墨GRAPHITE PTFE
					STL
304L	Cf3	Cf3	316	304L	304L	柔性石墨GRAPHITE PTFE
					STL
316L	CF3M	CF3M	316	316L	316L	柔性石墨GRAPHITE PTFE
					STL

外形尺寸和连接尺寸Cxternal And Connection Dimensions

PN	DN	L	D	D1	D2	B	f	N-Φ
1.6	15	130	95	65	45	16	2	4-14
	20	150	105	75	58	18	2	4-14
	25	160	115	85	68	18	2	4-14
	32	180	140	100	78	18	2	4-18
	40	200	150	110	88	18	3	4-18
	50	230	165	125	102	20	3	4-18
	65	290	185	145	122	20	3	4-18
	80	310	200	160	138	20	3	8-18
	100	350	220	180	158	20	3	8-18
	125	400	250	210	188	22	3	8-18
	150	480	285	240	212	22	3	8-23
	200	600	340	295	268	24	3	12-23
	250	730	405	355	320	26	3	12-27
	300	850	460	410	378	28	4	12-27
	350	980	520	470	438	30	4	16-27
	400	1100	580	525	490	32	4	16-30
2.5	15	130	95	65	45	16	2	4-14
	20	150	105	75	58	18	2	4-14
	25	160	115	85	68	18	2	4-14
	32	180	140	100	78	18	2	4-18
	40	200	150	110	88	18	3	4-18
	50	230	165	125	102	20	3	4-18
	65	290	185	145	122	22	3	4-18
	80	310	200	160	138	24	3	8-18
	100	350	235	190	162	24	3	8-18
	125	400	270	220	188	26	3	8-18
	150	480	300	250	218	28	3	8-23
	200	600	360	310	278	30	3	12-23
	250	730	425	370	335	32	3	12-27
	300	850	485	430	390	34	4	12-27
	350	980	555	490	450	38	4	16-27
	400	1100	620	550	505	40	4	16-30
4.0	15	130	950	65	45	16	2	4-14
	20	150	105	75	58	18	2	4-14
	25	160	115	85	68	18	2	4-14
	32	180	140	100	78	18	2	4-18
	40	200	150	110	88	18	3	4-18
	50	230	165	125	102	20	3	4-18
	65	290	185	145	122	22	3	8-18
	80	310	200	160	138	24	3	8-18
	100	350	235	190	162	24	3	8-23
	125	400	270	220	188	26	3	8-27
	150	480	300	250	218	28	3	8-27
	200	600	375	320	285	34	3	12-30
	250	730	450	385	345	38	3	12-33
	300	850	515	450	410	42	4	16-33
	350	980	580	510	465	46	4	16-36
	400	1100	660	585	535	50	4	16-39
