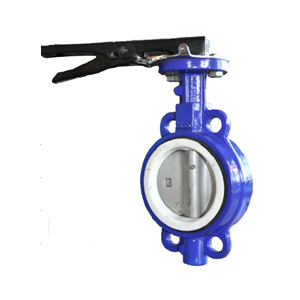

D71F-16四氟手柄对夹蝶阀
四氟手柄对夹蝶阀简介:
四氟蝶阀是为了适应一些具有强酸、强碱的腐蚀性环境,石油、化工、食品等多个特殊领域的需要,使用聚四氟乙烯制成的阀体,具有很强的防腐效果。在常规条件下可以替代不锈钢阀体,具有更高的性价比。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。
四氟蝶阀可配AKR电动、BY气动执行器,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转,可实现智能型(调节型)和开关型。具有功能强、体积小、轻便宜人,性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。
目前 ,四氟蝶阀作为一种用来实现管路系统通断及流量控制的元件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。
四氟手柄对夹蝶阀适用范围:
适用于供排水,发电,石油,煤气(天然气),化工,冶炼,食品(饮料),医药,造纸,船舶,环保等工程系统中输送各种腐蚀性,非腐蚀性流体介质的管路和容器上,用于调节和截断介质的流动。
四氟手柄对夹蝶阀性能特点:
1、结构简单紧凑,重量较轻,便于装拆和维修。
2、操作扭距较小,转90°启闭轻便迅速。
3、流阻小,流量特性近似倾斜直线,节能效果好。
4、密封可靠,泄漏为零,使用寿命长。
5、可用各种材料制成,适用于各种介质。
四氟手柄对夹蝶阀主要技术参数:
公称通径 |
DN(mm) |
50~800 |
||
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
密封试验 |
0.66 |
1.1 |
1.76 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等。 |
|||
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|||
零件名称 |
材料 |
|||
阀体 |
球墨铸铁、铸钢、合金钢、不锈钢 |
|||
蝶板 |
铸钢、不锈钢及特殊材料 |
|||
密封圈 |
各种橡胶、聚四氟 |
主要连接尺寸和外形尺寸:
DN |
H |
H2 |
H3 |
L |
L1 |
φ |
螺栓及其过孔 |
||||
0.6MPa |
1.0MPa |
0.6MPa |
1.0MPa |
||||||||
40 |
205 |
94 |
42 |
33 |
202 |
100 |
110 |
4-M12 |
4-14 |
4-M16 |
4-18 |
50 |
284 |
162 |
42 |
43 |
202 |
110 |
125 |
4-M12 |
4-14 |
4-M16 |
4-18 |
65 |
315 |
175 |
42 |
46 |
202 |
130 |
145 |
4-M12 |
4-14 |
4-M16 |
4-18 |
80 |
318 |
181 |
42 |
46 |
202 |
150 |
160 |
4-M16 |
4-18 |
8-M16 |
4-18 |
100 |
312 |
153 |
45 |
52 |
253 |
170 |
180 |
4-M16 |
4-18 |
8-M16 |
4-18 |
125 |
386 |
213 |
45 |
56 |
253 |
200 |
210 |
8-M16 |
4-18 |
8-M16 |
4-18 |
150 |
356 |
172 |
45 |
56 |
303 |
225 |
240 |
8-M16 |
4-18 |
8-M20 |
4-22 |
