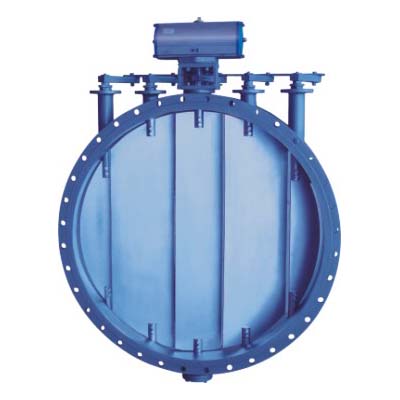

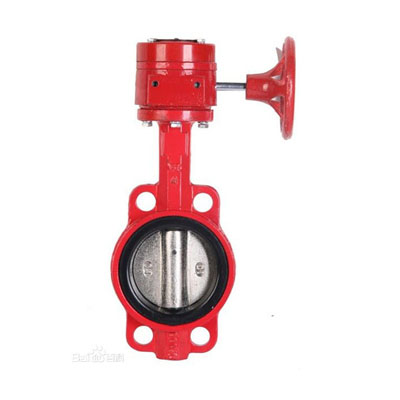

气动通风蝶阀
气动通风蝶阀属于翻板阀的一种。产品厂家直销,气动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便;内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响。本蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响。
气动通风蝶阀用于冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置。气动通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、石化、电力、建材、矿山等工业生产线,对介质气体气控制或调节作用。
通风蝶阀主要参数
气动通风蝶阀用于冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置。气动通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、石化、电力、建材、矿山等工业生产线,对介质气体气控制或调节作用。
通风蝶阀主要参数
公称压力(MPa) | 0.05MPa | 介质温度 | -30℃~-350℃ |
强度试验 | 0.1MPa | 适用介质 | 冷热风、烟气 |
介质流速 | 25m/s | 泄漏率 | 3% |
通风蝶阀主要零件材料
零件名称 | 阀体 | 阀板 | 阀轴 |
材料 | 碳钢 | 碳钢 | 碳钢、不锈钢 |
DN | D | D1 | L | L1 | L2 | n-Фd | b |
300 | 405 | 370 | 120 | 716 | 220 | 8-12 | 10 |
350 | 455 | 420 | 140 | 786 | 240 | 8-14 | 10 |
400 | 505 | 470 | 140 | 924 | 270 | 12-18 | 10 |
450 | 570 | 530 | 160 | 999 | 295 | 12-18 | 10 |
500 | 620 | 580 | 160 | 1079 | 325 | 12-18 | 10 |
600 | 720 | 680 | 180 | 1140 | 380 | 16-18 | 12 |
700 | 820 | 780 | 180 | 1240 | 430 | 16-18 | 12 |
800 | 920 | 880 | 200 | 1350 | 490 | 16-18 | 12 |
900 | 1040 | 990 | 200 | 1450 | 540 | 16-18 | 14 |
1000 | 1140 | 1090 | 220 | 1550 | 590 | 20-18 | 14 |
1100 | 1240 | 1190 | 220 | 1800 | 640 | 20-18 | 14 |
1200 | 1340 | 1290 | 240 | 1900 | 690 | 20-18 | 14 |
1300 | 1440 | 1390 | 240 | 2020 | 760 | 20-18 | 16 |
1400 | 1540 | 1490 | 260 | 2120 | 810 | 24-18 | 16 |
1500 | 1640 | 1590 | 260 | 2220 | 860 | 24-18 | 16 |
1600 | 1740 | 1690 | 280 | 2390 | 980 | 24-18 | 16 |
1700 | 1840 | 1790 | 280 | 2590 | 1030 | 28-22 | 16 |
1800 | 1940 | 1890 | 300 | 2709 | 1096 | 28-22 | 16 |
1900 | 2040 | 1990 | 300 | 2826 | 1146 | 32-22 | 16 |
2000 | 2150 | 2090 | 320 | 2926 | 1196 | 32-26 | 16 |
2200 | 2360 | 2300 | 340 | 3126 | 1296 | 36-26 | 16 |
2400 | 2560 | 2500 | 360 | 3326 | 1396 | 36-26 | 18 |
2600 | 2760 | 2700 | 380 | 3526 | 1496 | 40-26 | 18 |
2800 | 2960 | 2900 | 400 | 3726 | 1596 | 40-26 | 18 |
3000 | 3190 | 3110 | 400 | 4098 | 1698 | 44-30 | 18 |
3200 | 3390 | 3310 | 440 | 4338 | 1798 | 44-30 | 20 |
3400 | 3590 | 3510 | 440 | 4578 | 1898 | 48-30 | 20 |
3600 | 3790 | 3710 | 480 | 4780 | 1998 | 48-30 | 20 |
3800 | 4000 | 3910 | 480 | 5000 | 2098 | 52-30 | 22 |
4000 | 4210 | 4120 | 520 | 5200 | 2210 | 52-30 | 22 |
